Flachdichtungen nach DIN 2692 für DIN-Flansche mit Vorsprung und Rücksprung PN 10 bis PN 100

Für Flansche mit Vor- und Rücksprung z.B. nach DIN 2513

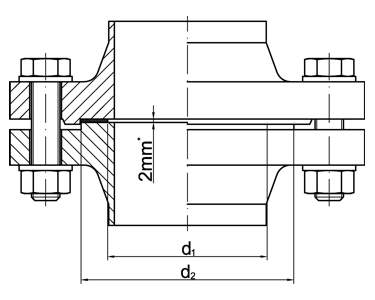

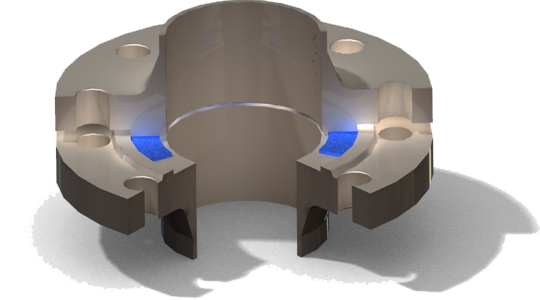

Maßskizze für Flachdichtungen nach DIN 2692 für DIN-Flansche mit Vorsprung und Rücksprung PN 10 bis PN 100 Grafik einer Flanschverbindung mit Flachdichtungen nach DIN 2692 für DIN-Flansche mit Vorsprung und Rücksprung PN 10 bis PN 100



Flachdichtungen nach DIN 2692 für DIN-Flansche mit Vorsprung und Rücksprung PN 10 bis PN 100
2mm stark*
DN d1 [mm] d2 [mm]
10 18 34
15 22 39
20 28 50
25 35 57
32 43 65
40 49 75
50 61 87
65 77 109
80 90 120
100 115 149
125 141 175
150 169 203
175 195 233
200 220 259
250 274 312
300 325 363
350 368 421
400 420 473
500 520 575
600 620 675
700 720 777
800 820 882
900 920 987
1000 1020 1091

* Andere Stärken bitte bei Anfrage / Bestellung angeben.

Werkstoff bei Bestellung angeben
 Rev.: 2012-04-04
